LMFM…L/LMKM…L/LMHM…L Linearlager mit Doppel-Breit-Mittelflansch

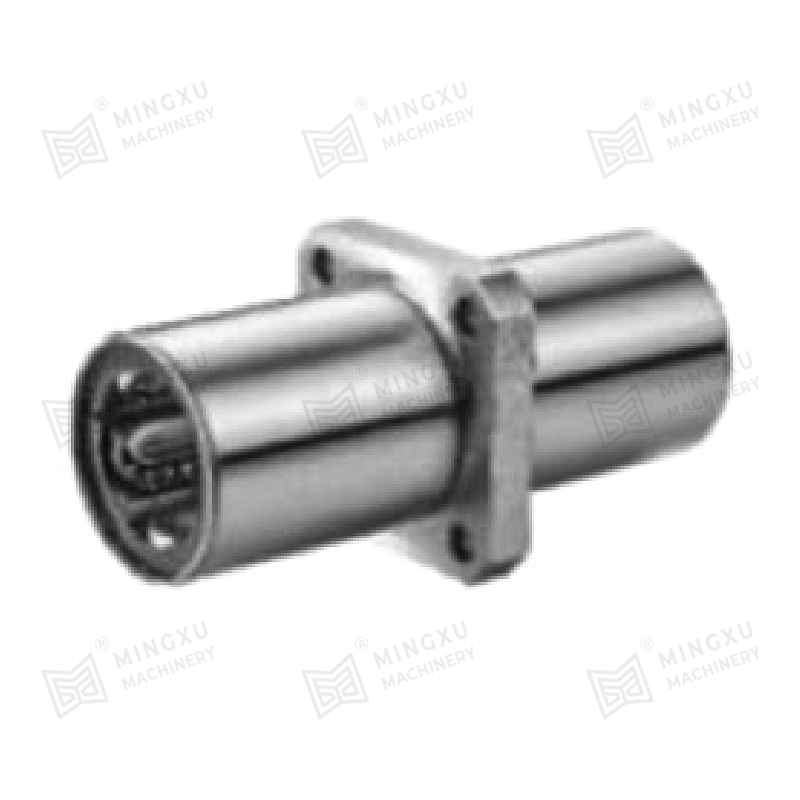

Das Linearlager mit doppelt breitem Mittelflansch besteht aus einem Außenzylinder, einer inneren Kugelfläche, einer Stahlkugel und einem Halter. Seine Eigenschaften sind: Es kann einer großen Radiallast und einer bestimmten Axiallast standhalten, hat eine stabile Bewegung und eine hohe Geschwindigkeit und ist für verschiedene Arbeitsumgebungen geeignet, wie z. B. Formenbearbeitung, Messgeräte, optische Instrumente usw.

Ein Angebot bekommen

PREV：SCJ-Schlitteneinheiten zur Spieleinstellung aus Aluminium (einschließlich entlang der Wellennut)NEXT：LMFP…L/LMKP…L/LMHP…L Linearlager mit doppelter Weitwinkelposition und Pilotflansch

Produkteinführung
Parameter
Materialbeschreibung
Kontaktiere uns

Produktmerkmale

1 Kann unter ölfreien Bedingungen lange arbeiten.

2 Besser geeignet für Arbeitsbedingungen bei niedriger Geschwindigkeit und hoher Belastung, mit guter Verschleißfestigkeit und extrem geringe Reibung.

3 Geeignet für Situationen, in denen sich ein Ölfilm nur schwer bilden kann, z. B. bei Hin- und Herbewegungen, Rotationen usw intermittierende Bewegungen.

4 Beständig gegen Korrosion und Oxidation.

5 Wartungsfrei und lange Lebensdauer.

Warum ölfreie Lager wählen?

Reduzieren Sie die Herstellungskosten

Es ist keine Ölversorgungsvorrichtung, Öleinspritzöffnung oder Öl erforderlich Nutbearbeitung, wodurch Herstellungskosten erheblich eingespart werden können.

Reduzieren Sie die Betriebskosten

Es reduziert den Schmierölverbrauch erheblich, reduziert den Wartungsaufwand für die Ausrüstung und und vermeidet versteckte Gefahren, die durch eine unzureichende Ölversorgung verursacht werden, und reduziert so effektiv Betriebskosten.

Verkürzen Sie die Entwurfszeit

Das ölfreie Design vereinfacht die Produktstruktur und spart effektiv Entwicklungszeit. Wir sind professionell ODM-Lieferanten von LMFM…L/LMKM…L/LMHM…L Linearlager mit Doppel-Breit-Mittelflansch

Förderlich für den Umweltschutz

Es ist kein Altölrecycling erforderlich, was auch dem Umweltschutz zugute kommt.

Anwendungsfelder

Hohe Temperatur

·Stahl Fabrik

·Schmelzofen

·Trocknungsausrüstung

·Backofen

·Heizungsregler

Wasserdicht

·Staudammtor

·Wasserpumpe

·Flüssigkeitsschalterstruktur

·Offshore-Strukturen

·Dock- und Schlammmaschinenausrüstung

Chemieindustrie

·Chemiefabrik

·Galvanisierungsausrüstung

·Abwasseraufbereitungsausrüstung

·Färbemaschinen

·Öl- und Chemieraffinierungsausrüstung

Energie

·Windkraft

·Neue Energie

Schiff

·Deckkran

·Anker

·Lukendeckel

·Ruderarm

·Hebemaschinen und Heberingausrüstung

Automobilherstellung

·Prägeform

·Schweißstruktur

·Lackier- und Trocknungslinie

·Metallförderband

·Werkzeugmaschinen

Schwerindustrie

·Stahlrohrfabrikmaschinen

·Reifen- und Papierfabriken

·Kraftwerk

·Verbindungshebel für Formspritzmaschinen

Bau, Bergbau, Verladung

·Mischer, Mühlen, Pulverisierer

·Baumaschine

·Bergbauausrüstung

·Pleuellager

Brücken und Hebeschienen

·Brückenlager

·Träger, Brücken, Hängebrücken

·Reaktoren im Zusammenhang mit der Kernenergie

·Dampfgenerator

Typ	Montagebeispiel	Flanschtyp	Länge
Standard-Flanschtyp		LMF	Einzel
		LMK	Einzel
		LMH	Einzel
Ausführung mit doppelt breitem Flansch		LMF…L	Doppelt
		LMK…L	Doppelt
		LMH…L	Doppelt
Pilotflanschausführung		LMFP	Einzel
		LMKP	Einzel
		LMHP	Einzel
Ausführung mit Flansch und doppelter Weitwinkelposition		LMFP…L	Doppelt
		LMKP…L	Doppelt
		LMHP…L	Doppelt
Ausführung mit doppelt breitem Mittelflansch		LMFM…L	Doppelt
		LMKM…L	Doppelt
		LMHM…L	Doppelt
Flanschhublager		LBHR LBHRW	Einzel
		LBHS LBHSW	Einzel
		LBHC LBHCW	Single

LMF(K)M···LGA (HochTeMperaTurbesTändiger Halter)

Bei dieseM Typ handelt es sich um eine metrische Maßreihe, die in Asien und anderen Ländern weit verbreitet ist.

Alle Modelle können je nach Kundenwunsch vernickelt und mit Rostschutzfunktion versehen werden.


LMFM···LGA		LMKM···LGA

Nominell Welle Durchmesser mm	LMFM···LGA	Gewicht (G)	LMKM···LGA	Gewicht (G)	Hauptabmessungen und Toleranzen
					Dr		D		L
					mm	Toleranz μm	mm	Toleranz μm	mm	Toleranz μm
6	LMFM6LGA	33.6	LMKM6LGA	27.6	6	0 -10	12	0 -13	35	±300
8	LMFM8LGA	55.6	LMKM8LGA	47.6	8		15		45
10	LMFM10LGA	103	LMKM 10LGA	83	10		19		55
12	LMFM12LGA	120.4	LMKM12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFM13LGA	144	LMKM13LGA	122	13		23		61
16	LMFM16LGA	224	LMKM16LGA	199	16		28		70
20	LMFM20LGA	310	LMKM20LGA	275	20	0 -12	32	0 -19	80
25	LMFM25LGA	664	LMKM25LGA	624	25		40		112	0 -400
30	LMFM30LGA	832	LMKM30LGA	742	30		45		123
35	LMFM35LGA	1.218	LMKM35LGA	1.128	35	0 -15	52	0 -22	135
40	LMFM40LGA	1.860	LMKM40LGA	1.670	40		60		151
50	LMFM50LGA	3.600	LMKM50LGA	3.400	50		80		192
60	LMFM60LGA	4.500	LMKM60LGA	4.060	60	0 -20	90	0 -25	209

Hauptabmessungen und Toleranzen								Exzentrizität μm	Rechtwinkligkeit μm	Grundtragfähigkeit
Flansch										Grundtragfähigkeit
ICHCHCH mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisch C N	Statisch Co N
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1.100
25.5	42	32	6	32	4.5	7.5	4.1			813	1.570
27.5	43	34	6	33	4.5	7.5	4.1			813	1.570
32	48	37	6	38	4.5	7.5	4.1			1.230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
52	62	50	8	51	5.5	9	5.1			1.560	3.140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
69	96	75	13	78	9	14	8.1			3.430	8.040
89.5	116	92	13	98	9	14	8.1			6.080	15.900
95.5	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMHM···LUU (Harzhalter)

Bei diesem Typ handelt es sich um eine metrische Maßreihe, die in Asien und anderen Ländern weit verbreitet ist.

Alle Modelle können je nach Kundenwunsch vernickelt und mit Rostschutzfunktion versehen werden.

Nominell Welle Durchmesser mm	LMHM···LUU	Gewicht (G)	Hauptabmessungen und Toleranzen
			Dr		D		L
			mm	Toleranz μm	mm	Toleranz μm	mm	Toleranz μm
6	LMHM6LUU	28	6	0 -10	12	0 -13	35	±300
8	LMHM8LUU	47	8		15	0 -13	45
10	LMHM10LUU	90	10		19	0 -16	55
12	LMHM12LUU	102	12		21		57	0 -300
13	LMHM13LUU	123	13		23		61
16	LMHM16LUU	182	16		28		70
20	LMHM20LUU	247	20	0 -12	32	0 -19	80
25	LMHM25LUU	525	25		40		112	0 -400
30	LMHM30LUU	645	30		45		123
35	LMHM35LUU	950	35	0 -15	52	0 -22	135
40	LMHM40LUU	1.450	40	0 -15	60	0 -22	151
50	LMHM50LUU	3.437	50		80		192

Hauptabmessungen und Toleranzen									Exzentrizität μ m	Rechtwinkligkeit μ m	Grundtragfähigkeit
Flansch											Grundtragfähigkeit
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisch CN	Statisch CoN
15	28	18	5	20	—	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	—	4.5	7.5	4.1			588	1.100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1.570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1.570
32	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
36	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
52	62	46	8	40	32	5.5	9	5.1			1.560	3.140
56.5	74	51	10	49	35	6.6	11	6.1			2.490	5.490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
69	96	66	13	64	45	9	14	8.1			3.430	8.040
89.5	116	86	13	80	56	9	14	8.1			6.080	15.900

LMHM···LGA (Hochtemperaturbeständiger Halter)

Bei diesem Typ handelt es sich um eine metrische Maßreihe, die in Asien und anderen Ländern weit verbreitet ist.

Alle Modelle können je nach Kundenwunsch vernickelt und mit Rostschutzfunktion versehen werden.


LMHM···LGA

Nominell Welle Durchmesser mm	LMHM···LGA	Gewicht (G)	Hauptabmessungen und Toleranzen
			Dr		D		L
			mm	Toleranz μm	mm	Toleranz μm	mm	Toleranz μm
6	LMHM6LGA	30.6	6	0 -10	12	0 -13	35	±300
8	LMHM8LGA	51.6	8		15	0 -13	45
10	LMHM10LGA	95	10		19	0 -16	55
12	LMHM12LGA	112.4	12		21		57	0 -300
13	LMHM13LGA	137	13		23		61
16	LMHM16LGA	216	16		28		70
20	LMHM20LGA	297	20	0 -12	32	0 -19	80
25	LMHM25LGA	649	25		40		112	0 -400
30	LMHM30LGA	797	30		45		123
35	LMHM35LGA	1.148	35	0 -15	52	0 -22	135
40	LMHM40LGA	1.740	40		60	0 -22	151
50	LMHM50LGA	3.437	50		80		192

Hauptabmessungen und Toleranzen									Exzentrizität μm	Rechtwinkligkeit μm	Grundtragfähigkeit
Flansch											Grundtragfähigkeit
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisch CN	Statisch CoN
15	28	18	5	20	—	3.5	6	3.1	15	15	323	529
20	32	21	5	24	一	3.5	6	3.1			431	784
24.5	40	25	6	29	—	4.5	7.5	4.1			588	1.100
25.5	42	27	6	32	一	4.5	7.5	4.1			813	1.570
27.5	43	29	6	33	一	4.5	7.5	4.1			813	1.570
32	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
36	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
52	62	46	8	40	32	5.5	9	5.1			1.560	3.140
56.5	74	51	10	49	35	6.6	11	6.1			2.490	5.490
62.5	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
69	96	66	13	64	45	9	14	8.1			3.430	8.040
89.5	116	86	13	80	56	9	14	8.1			6.080	15.900

Materialzusammensetzung und Eigenschaften
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dichte	8.0	8.9	7.8	8.9	8.0
Härte HB	>210	>70	>150	>95	>250
Zugfestigkeit N/mm²	>750	>200	>600	>260	>800
Streckgrenze N/mm²	>450	>90	>260	>150	>450
Verlängerung%	>12	>15	>10	>৪	>800
Koeffizient der linearen Ausdehnung 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grenztemperatur ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Max. Belastung N/mm²	100	60	50	70	120
Max. Geschwindigkeit (trocken) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression der bleibenden Verformung 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Es besteht eine große Nachfrage nach Sondermaterialien.

Basismaterialaustausch
Materialcodes	China-Marken GB1176-87	International ISO 1338	Deutschland LÄRM	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Anwendbare Bedingungen
JDB-Bronzeguss	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hohe Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mittlere Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mittlere Last, mittlere Geschwindigkeit, häufig verwendet
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mittlere Last, niedrige Geschwindigkeit, häufig verwendet
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Über hohe Last, niedrige Geschwindigkeit, hohe Last verwendet

Festschmierstoff
Schmiermittel	Merkmale	Typische Anwendung
SL1 Graphitzusatz	Hervorragende Beständigkeit gegen Chemikalien Angriffe und geringe Reibung, Temperaturgrenze 400℃	Anzug für allgemeine Maschinen und unter Atmosphäre
SL4 PTFE-Zusatz	Geringste Reibung und gute Wasserschmierung, Temperaturbegrenzung 300℃	Schiff, Wasserturbine, Gasturbine usw.
