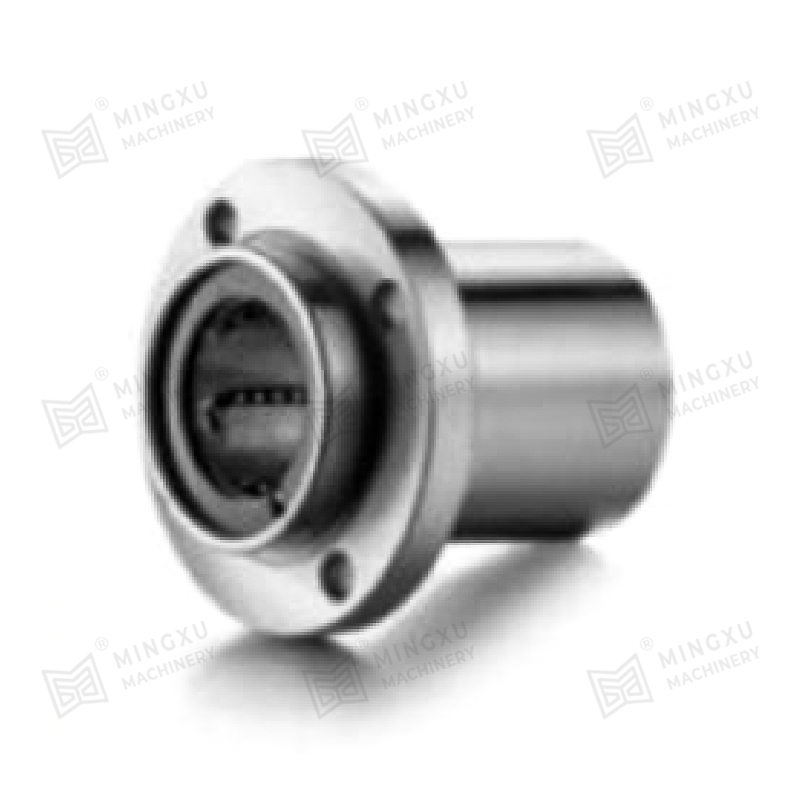

LMFP/LMKP/LMHP -Pilot -Flanschlinearbewegung

Die lineare Bewegung mit Pilot-Flansch ist mit einem vielseitigen Gleitmechanismus konstruiert, der je nach Anwendungsanforderungen entweder ein Präzisions-Schiebedad, eine Roller mit hoher Kapazität, eine Nadelrollenbaugruppe oder eine spezialisierte Schieberplatte enthalten kann. Dieses Kerndesign wird durch eine integrierte äußere kugelförmige Oberfläche und einen stabilen Montageflansch weiter verbessert. Ein wichtiges Unterscheidungsmerkmal dieses Lagers ist die optimierte interne Geometrie, die genau definierte Druck- und Kontaktwinkel umfasst. Diese Winkel werden sorgfältig kalibriert, um das Lager zu ermöglichen, wesentliche axiale Belastungen effektiv zu verwalten und gleichzeitig außergewöhnliche strukturelle Starrheit und Rotationsgenauigkeit während des gesamten Betriebszyklus aufrechtzuerhalten.

Die Flanschkomponente spielt eine entscheidende Rolle, indem sie eine robuste Bindungsgrenzfläche bereitstellt, sodass das Lager sicher an Werkzeugmaschinenrahmen, Gerätegehäusen oder strukturellen Stützen mit minimalem Ausrichtungsaufwand befestigt ist. Dieses Lager übertroffen in anspruchsvolle industrielle Umgebungen, in denen der Widerstand gegen starke axiale Kräfte und eine präzise Rotationskontrolle von wesentlicher Bedeutung sind, wodurch sie für Hochleistungsanwendungen wie Präzisionsmaschinen-Spindeln, Schienenfahrzeugsuspensionssysteme und andere mechanische Baugruppen, die zuverlässige lineare Leitlinien erforderlich sind, besonders gut geeignet sind.

Ein Angebot bekommen

PREV：LMFP…L/LMKP…L/LMHP…L Linearlager mit doppelter Weitwinkelposition und Pilotflansch NEXT：LMF…L/LMK…L/LMH…L Linearlager mit doppelt breitem Flansch

Produkteinführung
Parameter
Materialbeschreibung
Kontaktiere uns

Produktmerkmale

1 Kann unter ölfreien Bedingungen lange arbeiten.

2 Besser geeignet für Arbeitsbedingungen bei niedriger Geschwindigkeit und hoher Belastung, mit guter Verschleißfestigkeit und extrem geringe Reibung.

3 Geeignet für Situationen, in denen sich ein Ölfilm nur schwer bilden kann, z. B. bei Hin- und Herbewegungen, Rotationen usw intermittierende Bewegungen.

4 Beständig gegen Korrosion und Oxidation.

5 Wartungsfrei und lange Lebensdauer.

Warum ölfreie Lager wählen?

Reduzieren Sie die Herstellungskosten

Es ist keine Ölversorgungsvorrichtung, Öleinspritzöffnung oder Öl erforderlich Nutbearbeitung, wodurch Herstellungskosten erheblich eingespart werden können.

Reduzieren Sie die Betriebskosten

Es reduziert den Schmierölverbrauch erheblich, reduziert den Wartungsaufwand für die Ausrüstung und und vermeidet versteckte Gefahren, die durch eine unzureichende Ölversorgung verursacht werden, und reduziert so effektiv Betriebskosten.

Verkürzen Sie die Entwurfszeit

Das ölfreie Design vereinfacht die Produktstruktur und spart effektiv Entwicklungszeit. Wir sind professionell ODM-Lieferanten von LMFP/LMKP/LMHP -Pilot -Flanschlinearbewegung

Förderlich für den Umweltschutz

Es ist kein Altölrecycling erforderlich, was auch dem Umweltschutz zugute kommt.

Anwendungsfelder

Hohe Temperatur

·Stahl Fabrik

·Schmelzofen

·Trocknungsausrüstung

·Backofen

·Heizungsregler

Wasserdicht

·Staudammtor

·Wasserpumpe

·Flüssigkeitsschalterstruktur

·Offshore-Strukturen

·Dock- und Schlammmaschinenausrüstung

Chemieindustrie

·Chemiefabrik

·Galvanisierungsausrüstung

·Abwasseraufbereitungsausrüstung

·Färbemaschinen

·Öl- und Chemieraffinierungsausrüstung

Energie

·Windkraft

·Neue Energie

Schiff

·Deckkran

·Anker

·Lukendeckel

·Ruderarm

·Hebemaschinen und Heberingausrüstung

Automobilherstellung

·Prägeform

·Schweißstruktur

·Lackier- und Trocknungslinie

·Metallförderband

·Werkzeugmaschinen

Schwerindustrie

·Stahlrohrfabrikmaschinen

·Reifen- und Papierfabriken

·Kraftwerk

·Verbindungshebel für Formspritzmaschinen

Bau, Bergbau, Verladung

·Mischer, Mühlen, Pulverisierer

·Baumaschine

·Bergbauausrüstung

·Pleuellager

Brücken und Hebeschienen

·Brückenlager

·Träger, Brücken, Hängebrücken

·Reaktoren im Zusammenhang mit der Kernenergie

·Dampfgenerator

LMF (K) P ··· UU (HarzhalTer)

Dieser Typ isT eine meTrische Dimensionserie, die in Asien und in Asien weiT verbreitet ist
andere Länder.

Alle Modelle können mit Nickle nach den Anforderungen der Kunden durchgeführt werden, mit Funktion von rostsicherem.


LMFP ··· UU	Lmkp ··· uu

Nominal Welle Durchmesser mm	LMFP ··· UU	Gewicht (9)	Lmkp ··· uu	Gewicht (G)	Hauptdimensionen und Toleranz
					Dr.		D		L
					mm	Toleranz μm	mm	Toleranz μm	mm	Toleranz μm
6	LMFP6UU	24	Lmkp6uu	18	6	0 -9	12	0 -13	19	± 300
8	Lmfp8uu	37	Lmkp8uu	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1.060	LMKP40UU	880	40		60		80
50	LMFP50UU	2.200	LMKP50UU	2.000	50		80		100
60	LMFP60UU	3.000	LMKP60UU	2.560	60	0 -15	90	0 -25	110

Hauptdimensionen und Toleranz								Exzentrizität μm	QuaDr.ate μm	Grundlastbewertung
Flansch										Grundlastbewertung
ICHCHCHCH mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisch C n	Statisch Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

LMF (K) P ··· Ga (Hochtemperaturresistent)

Dieser Typ ist eine metrische Dimensionserie, die in Asien und anderen Ländern weit verbreitet ist.

Alle Modelle können mit Nickle nach den Anforderungen der Kunden durchgeführt werden, mit Funktion von rostsicherem.


LMFP ··· Ga		Lmkp ··· ga

Nominal Welle Durchmesser mm	LMFP ··· Ga	Gewicht (G)	Lmkp ··· ga	Gewicht (G)	Hauptdimensionen und Toleranz
					Dr.		D		L
					mm	Toleranz μm	mm	Toleranz μm	mm	Toleranz μm
6	Lmfp6ga	25.3	Lmkp6ga	19.3	6	0 -9	12	0 -13	19	± 300
8	Lmfp8ga	39.3	Lmkp8ga	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	Lmkp35ga	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1.205	LMKP40GA	1.025	40		60		80
50	LMFP50GA	2.200	LMKP50GA	2.000	50		80		100
60	LMFP60GA	3.000	LMKP60GA	2.560	60	0 -15	90	0 -25	110

Hauptdimensionen und Toleranz								Exzentrizität μm	QuaDr.ate μm	Grundlastbewertung
Flansch										Grundlastbewertung
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisch C n	Statisch Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

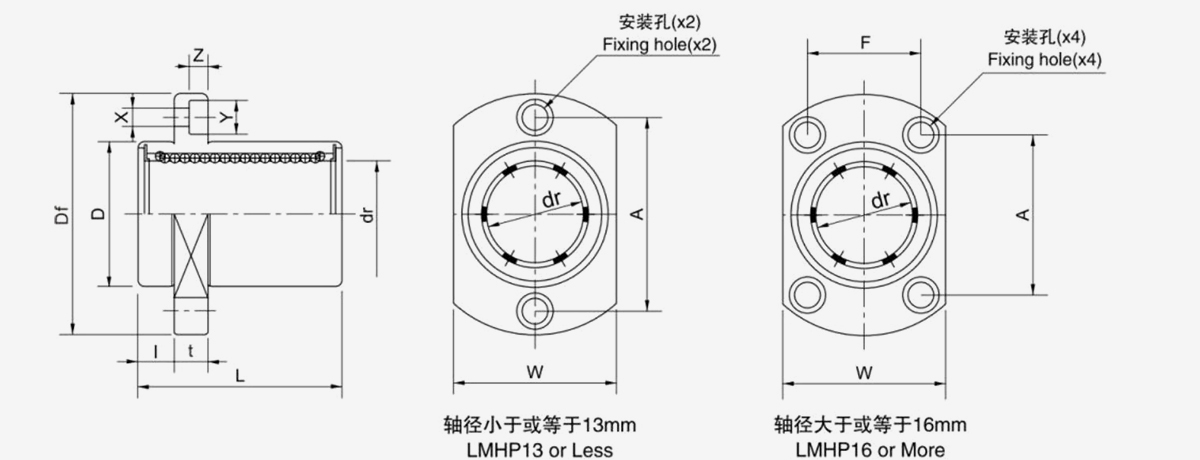

LMHP ··· UU (Harzhalter)

Dieser Typ ist eine metrische Dimensionserie, die in Asien und anderen Ländern weit verbreitet ist.

Alle Modelle können mit Nickle nach den Anforderungen der Kunden durchgeführt werden, mit Funktion von rostsicherem.

Nominal Welle Durchmesser mm	LMHP ··· UU	Gewicht (G)	Hauptdimensionen und Toleranz
			dr		D		L
			mm	Toleranz μm	mm	Toleranz μm	mm	Toleranz μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	± 300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2.037	50		80		100

Hauptdimensionen und Toleranz									Exzentrizität μm	Quadrate μm	Grundlastbewertung
Flansch											Grundlastbewertung
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisch CN	Statisch Con
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

LMHP ··· GA (hochtemperaturbeständiger Retainer)

Dieser Typ ist eine metrische Dimensionserie, die in Asien und anderen Ländern weit verbreitet ist.

Alle Modelle können mit Nickle nach den Anforderungen der Kunden durchgeführt werden, mit Funktion von rostsicherem.


LMHP ··· GA

Nominal Welle Durchmesser mm	LMHP ··· Ga	Gewicht (G)	Hauptdimensionen und Toleranz
			dr		D		L
			mm	Toleranz μm	mm	Toleranz μm	mm	Toleranz μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	± 300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1.065	40	0 -12	60	0 -22	80
50	LMHP50GA	2.037	50		80		100

Hauptdimensionen und Toleranz									Exzentrizität μm	Quadratismus μm	Grundlastbewertung
Flansch											Grundlastbewertung
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisch C n	Statisch Co n
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	-	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

Materialzusammensetzung und Eigenschaften
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dichte	8.0	8.9	7.8	8.9	8.0
Härte HB	>210	>70	>150	>95	>250
Zugfestigkeit N/mm²	>750	>200	>600	>260	>800
Streckgrenze N/mm²	>450	>90	>260	>150	>450
Verlängerung%	>12	>15	>10	>৪	>800
Koeffizient der linearen Ausdehnung 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grenztemperatur ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Max. Belastung N/mm²	100	60	50	70	120
Max. Geschwindigkeit (trocken) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression der bleibenden Verformung 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Es besteht eine große Nachfrage nach Sondermaterialien.

Basismaterialaustausch
Materialcodes	China-Marken GB1176-87	International ISO 1338	Deutschland LÄRM	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Anwendbare Bedingungen
JDB-Bronzeguss	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hohe Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mittlere Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mittlere Last, mittlere Geschwindigkeit, häufig verwendet
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mittlere Last, niedrige Geschwindigkeit, häufig verwendet
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Über hohe Last, niedrige Geschwindigkeit, hohe Last verwendet

Festschmierstoff
Schmiermittel	Merkmale	Typische Anwendung
SL1 Graphitzusatz	Hervorragende Beständigkeit gegen Chemikalien Angriffe und geringe Reibung, Temperaturgrenze 400℃	Anzug für allgemeine Maschinen und unter Atmosphäre
SL4 PTFE-Zusatz	Geringste Reibung und gute Wasserschmierung, Temperaturbegrenzung 300℃	Schiff, Wasserturbine, Gasturbine usw.
