Bleifrei geschmiertes SF-2S-Lager für Druck- und Färbemaschinen

Das ölfreie SF-2S-Schmierlager ist ein verbessertes Produkt von SF-2 mit einer Stahlrückenmatrix, gesintertem kugelförmigem Zinnbronzepulver in der Mitte und einer gewalzten Oberfläche mit Acetalharz und Polymermaterial, das oleophile Fasern und Spezialschmiermittel enthält. Das gleiche Produkt im Ausland ist das DS-Lager, das unter normalen Temperaturbedingungen für Trockenreibung und weniger Ölschmierung geeignet ist. Es bietet die Vorteile eines niedrigen Reibungskoeffizienten, einer guten Verschleißfestigkeit und einer ölfreien Schmierung. Gegenwärtig wird das Produkt in Schwingbewegungen, leichtem Verschleiß und Korrosion eingesetzt, beispielsweise in Wickelmaschinen, Bulldozern, Druck- und Färbemaschinen, Kohlebergbaumaschinen, Kränen, Brückenkränen und anderen Gelegenheiten.

Ein Angebot bekommen

PREV：FB092 Bronze-Stanzlager für Anwendungen mit mittlerer Belastung und niedriger Geschwindigkeit NEXT：Grenzgeschmiertes bleifreies SF-2Y-Lager

Produkteinführung
Parameter
Materialbeschreibung
Kontaktiere uns

Produktmerkmale

1 Kann unter ölfreien Bedingungen lange arbeiten.

2 Besser geeignet für Arbeitsbedingungen bei niedriger Geschwindigkeit und hoher Belastung, mit guter Verschleißfestigkeit und extrem geringe Reibung.

3 Geeignet für Situationen, in denen sich ein Ölfilm nur schwer bilden kann, z. B. bei Hin- und Herbewegungen, Rotationen usw intermittierende Bewegungen.

4 Beständig gegen Korrosion und Oxidation.

5 Wartungsfrei und lange Lebensdauer.

Warum ölfreie Lager wählen?

Reduzieren Sie die Herstellungskosten

Es ist keine Ölversorgungsvorrichtung, Öleinspritzöffnung oder Öl erforderlich Nutbearbeitung, wodurch Herstellungskosten erheblich eingespart werden können.

Reduzieren Sie die Betriebskosten

Es reduziert den Schmierölverbrauch erheblich, reduziert den Wartungsaufwand für die Ausrüstung und und vermeidet versteckte Gefahren, die durch eine unzureichende Ölversorgung verursacht werden, und reduziert so effektiv Betriebskosten.

Verkürzen Sie die Entwurfszeit

Das ölfreie Design vereinfacht die Produktstruktur und spart effektiv Entwicklungszeit. Wir sind professionell ODM-Lieferanten von Bleifrei geschmiertes SF-2S-Lager für Druck- und Färbemaschinen

Förderlich für den Umweltschutz

Es ist kein Altölrecycling erforderlich, was auch dem Umweltschutz zugute kommt.

Anwendungsfelder

Hohe Temperatur

·Stahl Fabrik

·Schmelzofen

·Trocknungsausrüstung

·Backofen

·Heizungsregler

Wasserdicht

·Staudammtor

·Wasserpumpe

·Flüssigkeitsschalterstruktur

·Offshore-Strukturen

·Dock- und Schlammmaschinenausrüstung

Chemieindustrie

·Chemiefabrik

·Galvanisierungsausrüstung

·Abwasseraufbereitungsausrüstung

·Färbemaschinen

·Öl- und Chemieraffinierungsausrüstung

Energie

·Windkraft

·Neue Energie

Schiff

·Deckkran

·Anker

·Lukendeckel

·Ruderarm

·Hebemaschinen und Heberingausrüstung

Automobilherstellung

·Prägeform

·Schweißstruktur

·Lackier- und Trocknungslinie

·Metallförderband

·Werkzeugmaschinen

Schwerindustrie

·Stahlrohrfabrikmaschinen

·Reifen- und Papierfabriken

·Kraftwerk

·Verbindungshebel für Formspritzmaschinen

Bau, Bergbau, Verladung

·Mischer, Mühlen, Pulverisierer

·Baumaschine

·Bergbauausrüstung

·Pleuellager

Brücken und Hebeschienen

·Brückenlager

·Träger, Brücken, Hängebrücken

·Reaktoren im Zusammenhang mit der Kernenergie

·Dampfgenerator

Technische Parameter

●Maximaler Lagerdruck: 70 N/mm2
●Anwendbarer Temperaturbereich: -40~ 130℃
●Maximale Gleitgeschwindigkeit: 5 m/s
●Reibungskoeffizient: 0,04~0,20
●Maximal zulässiger PV-Wert (trocken): 3,2 N/mm2 .m/s
●Maximal zulässiger PV-Wert (Öl): 25 N/mm2 .m/s

AnwenDungsfunktionen

●Gute tragenDe und verschleißfeste Leistung.
●Geeignet für Dreh- und Schwingbewegungen unter hoher Last und niedriger Geschwindigkeit sowie für Fälle, in denen häufiges Öffnen und Schließen unter Last die Bildung einer dynamischen Flüssigkeitsschmierung erschwert.
●Unter Grenzschmierbedingungen kann es lange Zeit ohne Ölung aufrechterhalten werden, und das Ölen in der Deckschicht kann die Lebensdauer des Lagers verlängern.
●Die Oberflächenkunststoffschicht kann während der Verarbeitung und Formung einen gewissen Spielraum lassen und kann nach der Montage und dem Einpressen in das Sitzloch von selbst bearbeitet werden, um eine bessere Montagegröße zu erreichen.
●Das Produkt wird hauptsächlich in Automobilchassis, metallurgischen Maschinen, Bergbaumaschinen, Wasserschutzmaschinen, Baumaschinen, landwirtschaftlichen Maschinen, Walzgeräten usw. verwendet.
●Da es kein Blei enthält, kann es häufig in bleifreien Bereichen eingesetzt werden.

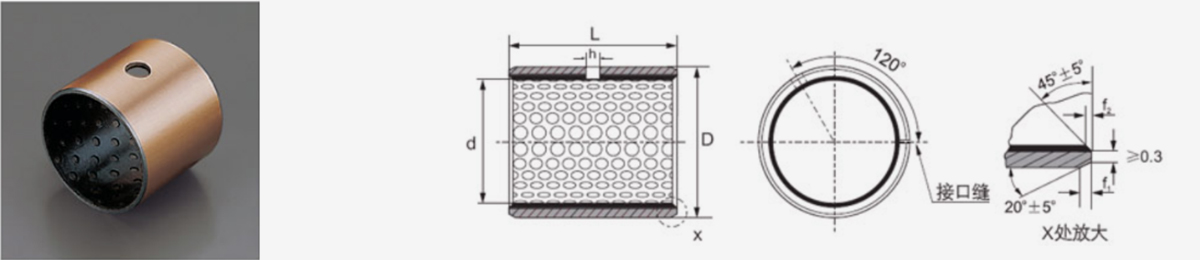

Grenzgeschmiertes SF-2-Lager – Standardgröße

Einheit: mm

d	D	Wellendurchmesser	Gehäuseloch H7	Dicke		Ölloch h	f 1	f 2	L 0 -0,40
d	D	Wellendurchmesser	Gehäuseloch H7	Min.	Max.	Ölloch h	f 1	f 2	10	15	20	25	30	35	40	45	50	60
10	12	10 -0,022	12 0,018	0.955	0.98	4	0.6	0.3	1010	1015	1020
12	14	12 -0,027	14 0,018						1210	1215	1220
14	16	14 -0,027	16 0,018							1415	1420
15	17	15 -0,027	17 0,018							1515	1520	1525
16	18	16 -0,027	18 0,018							1615	1620	1625
18	20	18 -0,027	20 0,021							1815	1820	1825
20	23	20 -0,033	23 0,021	1.445	1.475		0.6	0.4		2015	2020	2025	2030
22	25	22 -0,033	25 0,021							2215		2225
25	28	25 -0,033	28 0,021			6				2515	2520	2525	2530
28	32	28 -0,033	32 0,025	1.935	1.97		1.2	0.4			2820		2830
30	34	30 -0,033	34 0,025								3020	3025	3030	3035	3040
35	39	35 -0,039	39 0,025								3520		3530	3535	3540
40	44	40 -0,039	44 0,025			8					4020		4030	4035	4040		4050
45	50	45 -0,039	50 0,025	2.415	2.46		1.8	0.6			4520		4530		4540	4545	4550
50	55	50 -0,039	55 0,030										5030		5040		5050	5060
55	60	55 -0,046	60 0,030										5530		5540		5550	5560
60	65	60 -0,046	65 0,030										6030		6040		6050	6060

Einheit: mm

d	D	Wellendurchmesser	Gehäuseloch H7	Dicke		Ölloch h	f 1	f 2	L 0 -0,40
d	D	Wellendurchmesser	Gehäuseloch H7	Min.	Max.	Ölloch h	f 1	f 2	40	50	60	80	90	95	100	110	120
65	70	65 -0,046	70 0,030	2.415	2.46	8	1.8	0.6	6540		6560
70	75	70 -0,046	75 0,030						7040	7050		7080
75	80	75 -0,046	80 0,030						7540		7560	7580
80	85	80 -0,046	85 0,035	2.385	2.45	9.5	1.8	1.8	8040		8060	8080
85	90	85 -0,054	90 0,035						8540		8560	8580
90	95	90 -0,054	95 0,035						9040		9060	9080	9090
100	105	100 -0,054	105 0,035							10050		10080		10095
105	110	105 -0,054	110 0,035								10560	10580		10595		105110
110	115	110 -0,054	115 0,035								11060	11080		11095		110110
120	125	120 -0,054	125 0,040				1.8	0.6			12060	12080				120110
125	130	125 -0,063	130 0,040								12560					125110
130	135	130 -0,063	135 0,040							13050	13060	13080			130100
140	145	140 -0,063	145 0,040							14050	14060	14080			140100
150	155	150 -0,063	155 0,040							15050	15060	15080			150100
160	165	160 -0,063	165 0,040			9.5				16050	16060	16080			160100
170	175	170 -0,063	175 0,040							17050		17080			170100
180	185	180 -0,063	185 0,046							18050	18060	18080			180100	&

SF-2 grenzgeschmierte Unterlegscheibe – Standardgröße

Einheit: mm

Wellendurchmesser	NEIN.
		d 0,25	D -0,25	T -0,05	M ±0,12	H 0,4	T±0,2	D1 0,12
		d 0,25	D -0,25	T -0,05	M ±0,12	0.1	T±0,2	D1 0,12
8	WC10SF-2	10	20	1.5	15	1.5	1	20
10	WC12SF-2	12	24		18	1.5		24
12	WC14SF-2	14	26		20	2		26
14	WC16SF-2	16	30		23			30
16	WC18SF-2	18	32		25			32
18	WC20SF-2	20	36		28	3		36
20	WC22SF-2	22	38		30			38
22	WC24SF-2	24	42		33			42
24	WC26SF-2	26	44		35			44
26	WC28SF-2	28	48		38	4		48
30	WC32SF-2	32	54		43			54
36	WC38SF-2	38	62		50			62
40	WC42SF-2	42	66		54			66
46	WC48SF-2	48	74	2	61		1.5	74
50	WC52SF-2	52	78		65			78
60	WC62SF-2	62	90		76			90

Materialzusammensetzung und Eigenschaften
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dichte	8.0	8.9	7.8	8.9	8.0
Härte HB	>210	>70	>150	>95	>250
Zugfestigkeit N/mm²	>750	>200	>600	>260	>800
Streckgrenze N/mm²	>450	>90	>260	>150	>450
Verlängerung%	>12	>15	>10	>৪	>800
Koeffizient der linearen Ausdehnung 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grenztemperatur ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Max. Belastung N/mm²	100	60	50	70	120
Max. Geschwindigkeit (trocken) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression der bleibenden Verformung 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Es besteht eine große Nachfrage nach Sondermaterialien.

Basismaterialaustausch
Materialcodes	China-Marken GB1176-87	International ISO 1338	Deutschland LÄRM	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Anwendbare Bedingungen
JDB-Bronzeguss	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hohe Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mittlere Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mittlere Last, mittlere Geschwindigkeit, häufig verwendet
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mittlere Last, niedrige Geschwindigkeit, häufig verwendet
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Über hohe Last, niedrige Geschwindigkeit, hohe Last verwendet

Festschmierstoff
Schmiermittel	Merkmale	Typische Anwendung
SL1 Graphitzusatz	Hervorragende Beständigkeit gegen Chemikalien Angriffe und geringe Reibung, Temperaturgrenze 400℃	Anzug für allgemeine Maschinen und unter Atmosphäre
SL4 PTFE-Zusatz	Geringste Reibung und gute Wasserschmierung, Temperaturbegrenzung 300℃	Schiff, Wasserturbine, Gasturbine usw.
