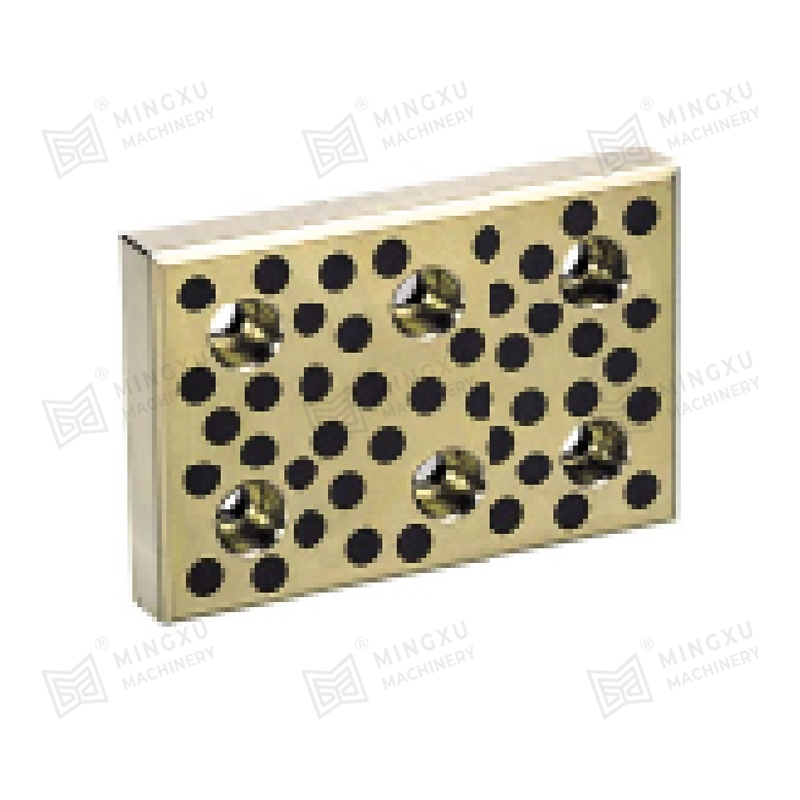

20 mm dicke, verschleißfeste Graphit-Verbundplatte mit Bimetalleinlage

Die von Mingxu Machinery entwickelte 20-mm-Verschleißplatte mit Bimetalleinlage aus Graphitverbundwerkstoff ist ein verschleißfestes Hochleistungsmaterial, das für hohe Belastungen und raue Arbeitsbedingungen ausgelegt ist. Es verfügt über eine Bimetallstruktur, kombiniert mit einer hochfesten Stahlmatrix und auf der Oberfläche eingelegten hochwertigen Graphit-Festschmierstoffen, wodurch die Verschleiß- und Schlagfestigkeit der Ausrüstung wirksam verbessert werden kann. Die Dicke von 20 mm sorgt für eine längere Lebensdauer, reduziert die Wartungshäufigkeit und Ausfallzeiten der Ausrüstung und wird häufig in Schlüsselkomponenten in Schwermaschinen, Bergbaumaschinen, der metallurgischen Industrie und anderen Bereichen eingesetzt und eignet sich für raue Umgebungen, die eine langfristige Nutzung erfordern Stabiler Betrieb.

Ein Angebot bekommen

PREV：20-mm-Gusseisenblock mit massiver eingelegter Verschleißplatte und verschleißfestem Block NEXT：MXB-JTWP 10 mm Verschleißplatte aus Kupferlegierung mit Graphiteinlage

Produkteinführung
Parameter
Materialbeschreibung
Kontaktiere uns

Produktmerkmale

1 Kann unter ölfreien Bedingungen lange arbeiten.

2 Besser geeignet für Arbeitsbedingungen bei niedriger Geschwindigkeit und hoher Belastung, mit guter Verschleißfestigkeit und extrem geringe Reibung.

3 Geeignet für Situationen, in denen sich ein Ölfilm nur schwer bilden kann, z. B. bei Hin- und Herbewegungen, Rotationen usw intermittierende Bewegungen.

4 Beständig gegen Korrosion und Oxidation.

5 Wartungsfrei und lange Lebensdauer.

Warum ölfreie Lager wählen?

Reduzieren Sie die Herstellungskosten

Es ist keine Ölversorgungsvorrichtung, Öleinspritzöffnung oder Öl erforderlich Nutbearbeitung, wodurch Herstellungskosten erheblich eingespart werden können.

Reduzieren Sie die Betriebskosten

Es reduziert den Schmierölverbrauch erheblich, reduziert den Wartungsaufwand für die Ausrüstung und und vermeidet versteckte Gefahren, die durch eine unzureichende Ölversorgung verursacht werden, und reduziert so effektiv Betriebskosten.

Verkürzen Sie die Entwurfszeit

Das ölfreie Design vereinfacht die Produktstruktur und spart effektiv Entwicklungszeit. Wir sind professionell ODM-Lieferanten von 20 mm dicke, verschleißfeste Graphit-Verbundplatte mit Bimetalleinlage

Förderlich für den Umweltschutz

Es ist kein Altölrecycling erforderlich, was auch dem Umweltschutz zugute kommt.

Anwendungsfelder

Hohe Temperatur

·Stahl Fabrik

·Schmelzofen

·Trocknungsausrüstung

·Backofen

·Heizungsregler

Wasserdicht

·Staudammtor

·Wasserpumpe

·Flüssigkeitsschalterstruktur

·Offshore-Strukturen

·Dock- und Schlammmaschinenausrüstung

Chemieindustrie

·Chemiefabrik

·Galvanisierungsausrüstung

·Abwasseraufbereitungsausrüstung

·Färbemaschinen

·Öl- und Chemieraffinierungsausrüstung

Energie

·Windkraft

·Neue Energie

Schiff

·Deckkran

·Anker

·Lukendeckel

·Ruderarm

·Hebemaschinen und Heberingausrüstung

Automobilherstellung

·Prägeform

·Schweißstruktur

·Lackier- und Trocknungslinie

·Metallförderband

·Werkzeugmaschinen

Schwerindustrie

·Stahlrohrfabrikmaschinen

·Reifen- und Papierfabriken

·Kraftwerk

·Verbindungshebel für Formspritzmaschinen

Bau, Bergbau, Verladung

·Mischer, Mühlen, Pulverisierer

·Baumaschine

·Bergbauausrüstung

·Pleuellager

Brücken und Hebeschienen

·Brückenlager

·Träger, Brücken, Hängebrücken

·Reaktoren im Zusammenhang mit der Kernenergie

·Dampfgenerator

Materialzusammensetzung und Eigenschaften
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dichte	8.0	8.9	7.8	8.9	8.0
Härte HB	>210	>70	>150	>95	>250
Zugfestigkeit N/mm²	>750	>200	>600	>260	>800
Streckgrenze N/mm²	>450	>90	>260	>150	>450
Verlängerung%	>12	>15	>10	>৪	>800
Koeffizient der linearen Ausdehnung 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grenztemperatur ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Max. Belastung N/mm²	100	60	50	70	120
Max. Geschwindigkeit (trocken) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression der bleibenden Verformung 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Es besteht eine große Nachfrage nach Sondermaterialien.

Basismaterialaustausch
Materialcodes	China-Marken GB1176-87	International ISO 1338	Deutschland LÄRM	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Anwendbare Bedingungen
JDB-Bronzeguss	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hohe Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mittlere Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mittlere Last, mittlere Geschwindigkeit, häufig verwendet
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mittlere Last, niedrige Geschwindigkeit, häufig verwendet
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Über hohe Last, niedrige Geschwindigkeit, hohe Last verwendet

Festschmierstoff
Schmiermittel	Merkmale	Typische Anwendung
SL1 Graphitzusatz	Hervorragende Beständigkeit gegen Chemikalien Angriffe und geringe Reibung, Temperaturgrenze 400℃	Anzug für allgemeine Maschinen und unter Atmosphäre
SL4 PTFE-Zusatz	Geringste Reibung und gute Wasserschmierung, Temperaturbegrenzung 300℃	Schiff, Wasserturbine, Gasturbine usw.

Selbstschmierende Platte aus Verbundkupferlegierung – 20 mm

ℓ	W	L	Löcher	ℓ	W	L	Löcher	ℓ	ℓ1	W	L	Löcher
45	28	75	2	25	75	75	2	50	50	100	*100	4
50		100	2	50		*100	2	75			*125	4
75		125	2	75		*125	2	100			*150	4
100		150	2	100		*150	2	150			*200	4
150		200	2	150		*200	2	200			250	4
200		250	2	200		250	2	200			300	4
45	38	75	2	100		300	3	125			300-H	6
50		100	2	125		300-H	3	75	50	125	*125	4
75		125	2	50	100	100	2	100			*150	4
100		150	2	75		125	2	150			*200	4
150		200	2	100		150	2	200			250	4
200		250	2	150		200	2	200			300	4
45	48	75	2	200		250	2	200			350	4
50		*100	2	200		300	2	75	75		125-H	4
75		125	2	75	125	125	2	100			150-H	4
100		150	2	100		150	2	150			200-H	4
150		200	2	150		200	2	200			250-H	4
200		250	2	200		250	2	125			300-H	6
125		300	3	200		300	2	200			350-H	4
45	58	75	2	100	150	150	2	100	100	150	*150	4
50		*100	2	150		200	2	150			*200	4
75		125	2	200		250	2	200			250	4
100		*150	2	250		300	2	250			300	4
150		200	2					125			300-H	6
200		250	2					150	150	200	200	4
125		300	3					200			250	4
								250			300	4
								125			300-H	6

Materialzusammensetzung und Eigenschaften
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dichte	8.0	8.9	7.8	8.9	8.0
Härte HB	>210	>70	>150	>95	>250
Zugfestigkeit N/mm²	>750	>200	>600	>260	>800
Streckgrenze N/mm²	>450	>90	>260	>150	>450
Verlängerung%	>12	>15	>10	>৪	>800
Koeffizient der linearen Ausdehnung 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Grenztemperatur ℃	-40~ 300	-40~ 400	-40~ 400	-40~ 400	-40~ 150
Max. Belastung N/mm²	100	60	50	70	120
Max. Geschwindigkeit (trocken) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Kompression der bleibenden Verformung 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Es besteht eine große Nachfrage nach Sondermaterialien.

Basismaterialaustausch
Materialcodes	China-Marken GB1176-87	International ISO 1338	Deutschland LÄRM	Japan JIS	Amerika ASTM(UNS)	England BS	Italien JM	Anwendbare Bedingungen
JDB-Bronzeguss	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hohe Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mittlere Last, niedrige Geschwindigkeit. Wird häufig verwendet
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mittlere Last, mittlere Geschwindigkeit, häufig verwendet
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mittlere Last, niedrige Geschwindigkeit, häufig verwendet
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Über hohe Last, niedrige Geschwindigkeit, hohe Last verwendet

Festschmierstoff
Schmiermittel	Merkmale	Typische Anwendung
SL1 Graphitzusatz	Hervorragende Beständigkeit gegen Chemikalien Angriffe und geringe Reibung, Temperaturgrenze 400℃	Anzug für allgemeine Maschinen und unter Atmosphäre
SL4 PTFE-Zusatz	Geringste Reibung und gute Wasserschmierung, Temperaturbegrenzung 300℃	Schiff, Wasserturbine, Gasturbine usw.
