Eigenschaften und Leistungsvorteile von geflanschten Graphitkupferbuchsen

I. Struktur- und Designmerkmale

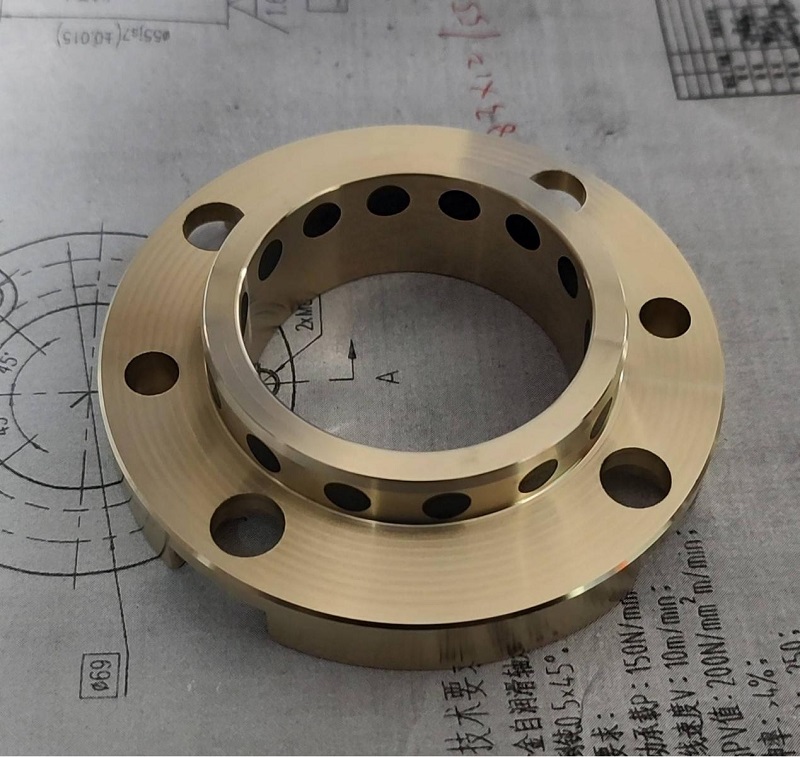

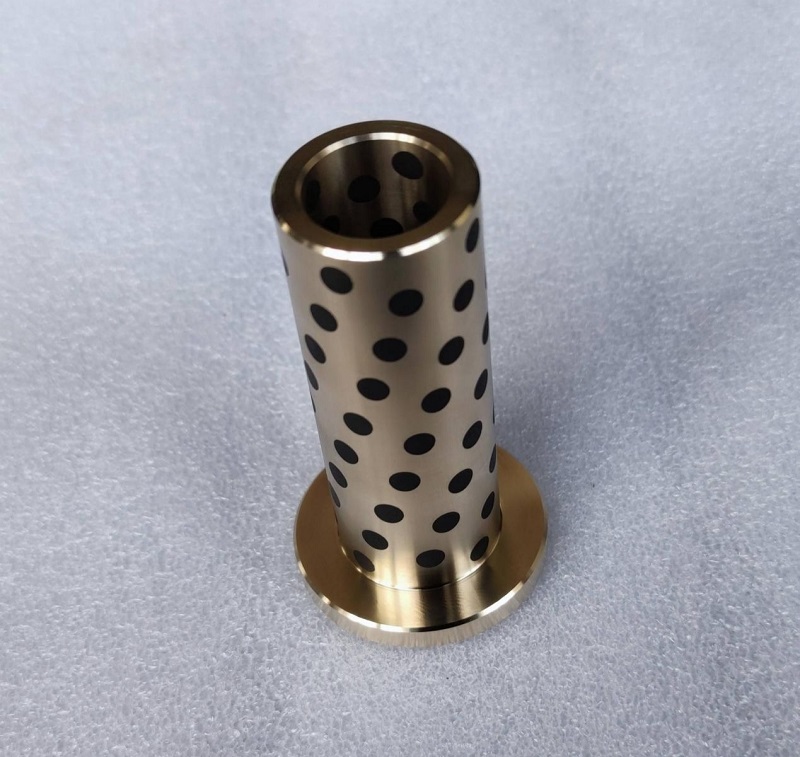

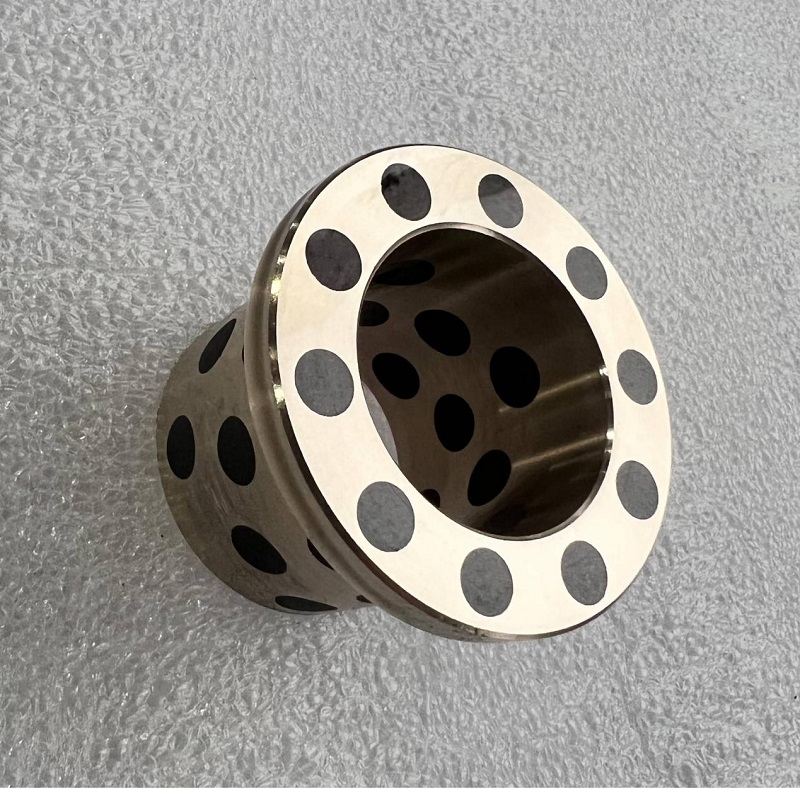

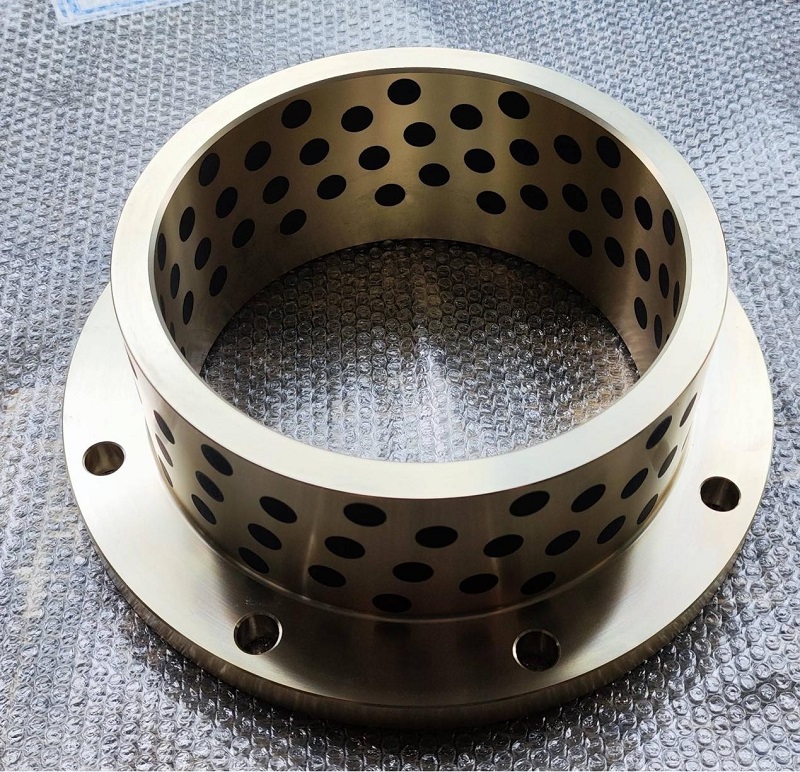

Flansch (Stop-Collar) -Design

• Flanschkupferbuchsen sind am Ende mit einer Flanschstruktur ausgestattet, die die axiale Bewegung der Buchse einschränkt, die Verschiebung während des Betriebs verhindert und die Baugruppenstabilität verbessert. Einige Produkte unterstützen auch die Hinzufügung von Positionierungslöchern am Flansch, um eine präzise Positionierung zu gewährleisten.
• Sie eignen sich für Anwendungen, die axiale Lastwiderstand oder häufige Start-Stop-Zyklen erfordern, wie z.

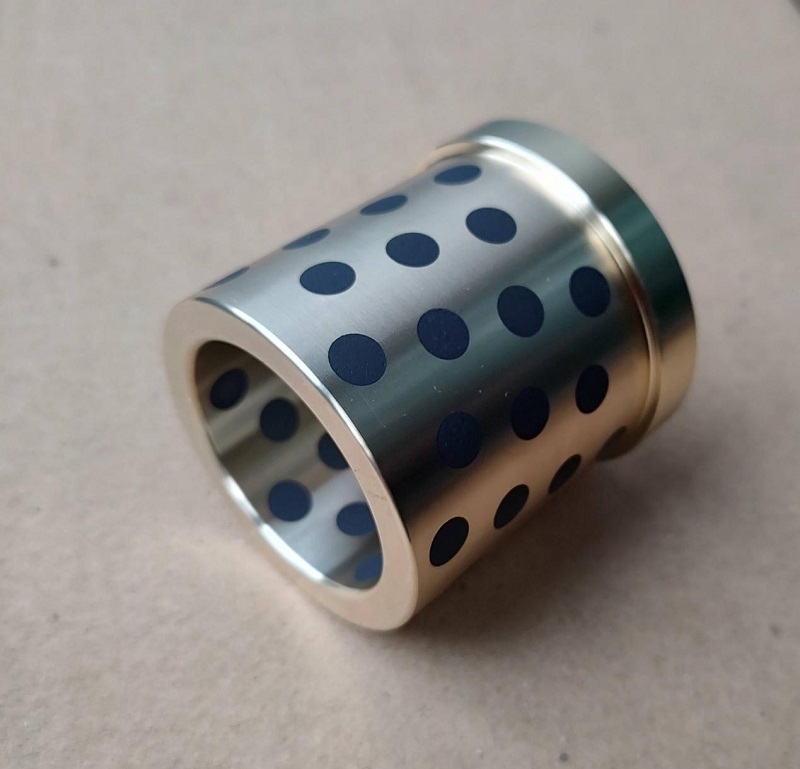

Selbstgleitmechanismus

• Das Basismaterial ist hochfestes Messing (z. B. ZCUZN25AL6, CUZN24AL6 oder CUZN25AL6FE3MN3), eingebettet mit Graphit- oder Molybdändisulfid (MOS₂) festen Schmiermittel (Abrechnung von 20% -30% der Reibungsfläche).
• Während der Reibung überträgt das Schmiermittel beim Erhitzen auf die Schaftoberfläche und bildet einen festen Schmierfilm, der den direkten Metallkontakt reduziert. Die hohe thermische Leitfähigkeit der Messingbasis (ca. 109 W/m · k) hilft bei der Wärmeableitung und hält die Wirksamkeit der Schmierung aufrechterhalten.

Ii. Material- und Leistungsparameter

Grundmaterial

• Hochfestes Messing: Enthält 60-66% Kupfer, mit zusätzlichen Verstärkungselementen wie Aluminium, Eisen und Mangan. Es hat eine Härte von HB210-290, eine endgültige dynamische Belastungskapazität von 100-110 n/mm² und doppelt so hoch wie die Verschleißfestigkeit im Vergleich zu normalen Kupferbuchsen.
• Einige Produkte verwenden eine zusammengesetzte Struktur (z. B. mit einer Mischung aus PTFE und Blei), um die Selbstglagen zu verbessern.

Schlüsselleistungsparameter

• Reibungskoeffizient: <0,16 (trockene Reibung).
• Betriebstemperatur: bis zu 300 ° C ohne Öl, länger auf 320 ° C mit regelmäßiger Schmierung.
• Gleitgeschwindigkeit: 0,4 m/s für trockene Reibung, 5 m/s mit Ölschmierung.
• Endgültiger PV -Wert: 3,8 n/mm² · m/s.

III. Leistungsvorteile

Hohe Belastungskapazität und Verschleißfestigkeit

• Eine ultimative dynamische Belastungskapazität von 100-110 n/mm² macht sie für Szenarien mit niedriger Geschwindigkeit (z. B. Bergbaumaschinen, Rolling Mill-Geräte) geeignet.
• Das Lebensleben ist doppelt so hoch wie bei traditionellen Blechbronzebuchsen.

Wartungsfrei und umweltfreundlich

• Es ist keine externe Ölversorgung erforderlich, die Ölverschmutzung vermieden und für saubere Umgebungen wie Lebensmittelmaschinen und medizinische Geräte geeignet ist.

Korrosionsbeständigkeit und Anpassungsfähigkeit der weiten Temperaturbereiche

• Stabil gegen Wasser und schwache Säure-Base-Medien, geeignet für den langfristigen Gebrauch in feuchten oder chemisch korrosiven Umgebungen.
• Fassen Sie die Temperaturen von -40 ° C bis 300 ° C und adaptieren Sie sie an extreme Bedingungen wie Hochtemperatur -Injektionsformteile und metallurgisches kontinuierliches Gießen.

Iv. Typische Anwendungsszenarien

• Metallurgische Ausrüstung: Führungsgeräte für kontinuierliche Gussmaschinen, Rollenlager für Rollmühlenausrüstung.
• Schwere Maschinen: Getriebekomponenten für Bergbaumaschinen, Lager für Schiffsantriebssysteme.
• Industriegeräte: Injektionsformmaschinenschrauben -Injektionsbuchsen, Führungsschienen für automatisierte Produktionsleitungen.
• Spezielle Umgebungen: Getriebekomponenten für Hochtemperaturöfen, Unterwassergeräte (z. B. Schiffspropellerwellen).

V. Montage- und Nutzungsempfehlungen

Auswahl der Wellenmaterial

• Empfohlene Wellenmaterialien sind Edelstahl oder verchromtem Stahl mit einer höheren Härte als die der Kupferbuchse (empfohlene Wellenhärte ≥ SRC45).

Montagemethoden

• Vorlubrizierung: Tragen Sie vor dem Zusammenbau das Schmieröl auf die Reibungsfläche auf, um die Einlaufzeit zu verkürzen.
• Niedrigtemperatur-Assemblierung: Verwenden Sie vorzugsweise die Gefrierschrumpfmethode (-196 ° C Flüssigstickstoffbehandlung), um eine durch Hämmern verursachte Verformung zu vermeiden.

Wartungsüberlegungen

• Der auf der Oberfläche gebildete schwarze Graphit -Schmierfilm muss nicht entfernt werden. Der normale Gebrauch ist ausreichend.
• Überprüfen Sie regelmäßig die Anpassungsfreigabe in korrosiven Umgebungen, um abnormale Verschleiß durch das Eindringen von Fremdobjekten zu verhindern.

Vi. Markt- und Produktinformationen

• Haupthersteller : Mingxu -Lager: [email protected] Anpassungsdienste (z. B. Größe, Positionierungslochverarbeitung).
• Preisklasse : Variiert basierend auf Größe und Stapelmenge, ohne minimale Bestellmenge, aber es gibt eine bessere Preise für Massenbestellungen.
