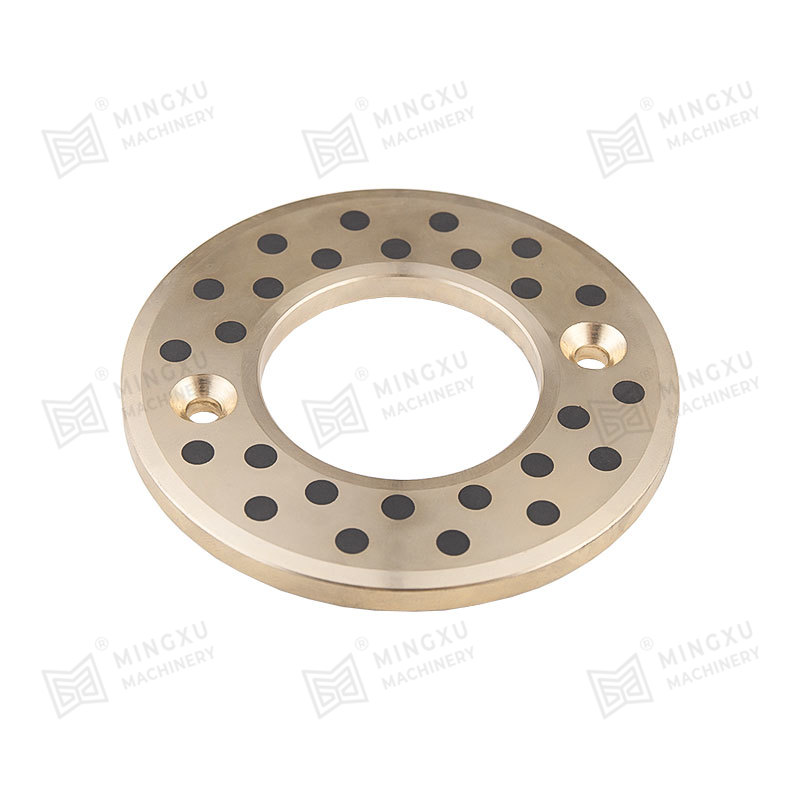

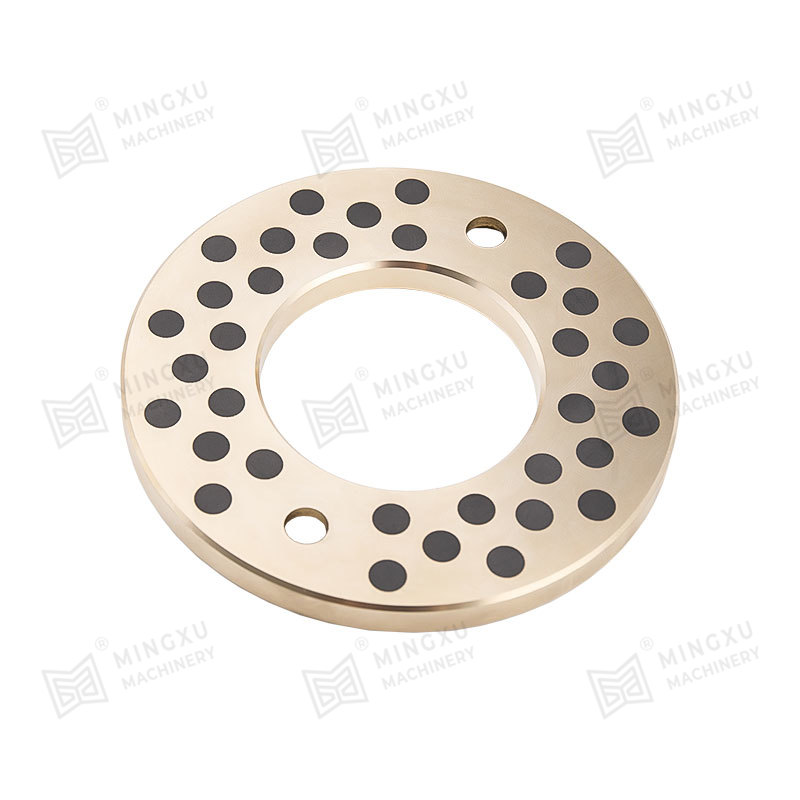

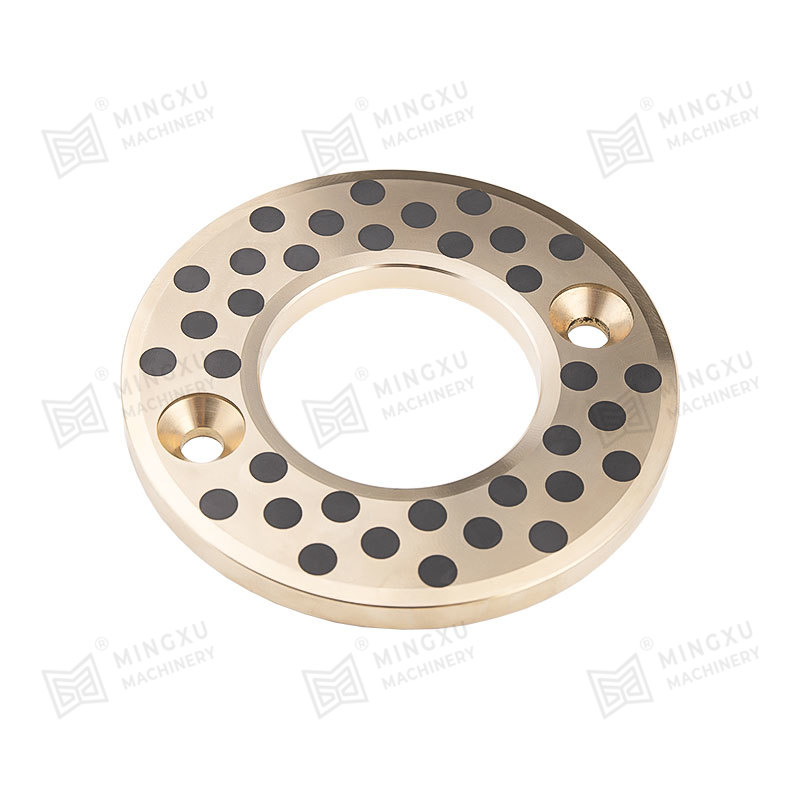

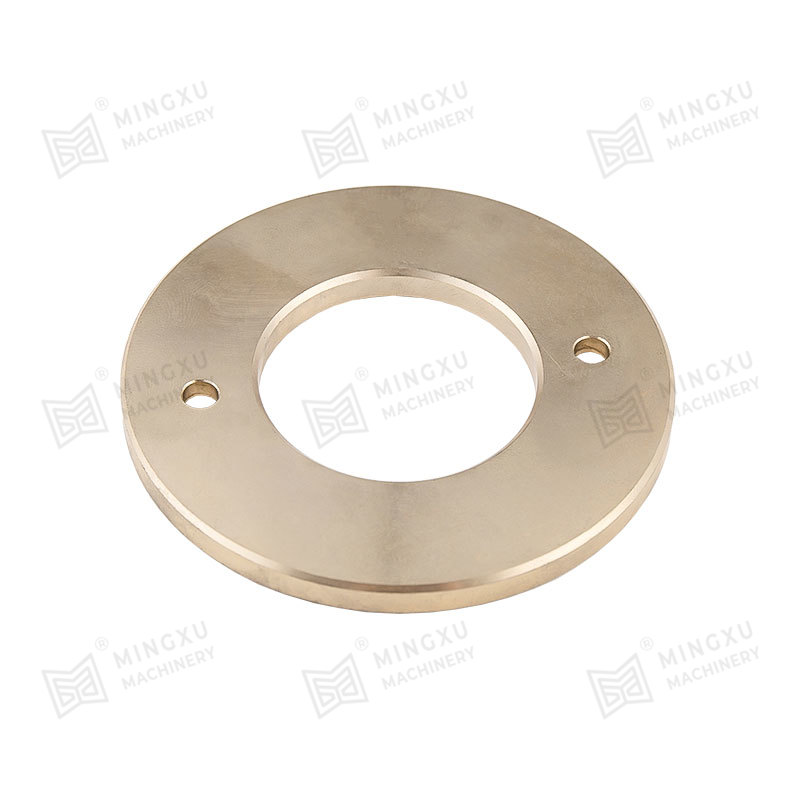

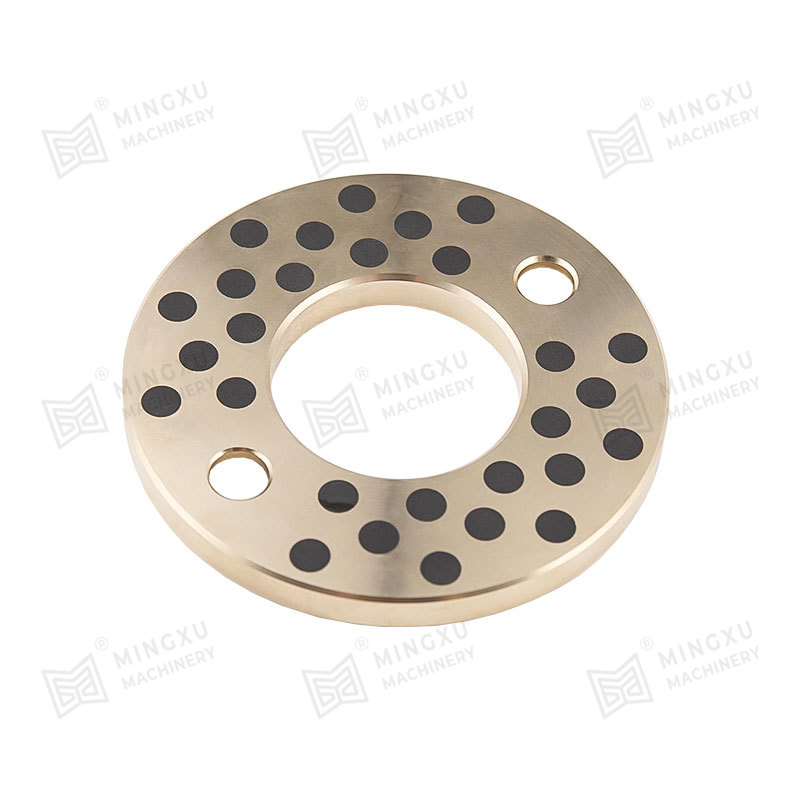

MXB-JTW Metrische Anlaufscheibe für Fahrzeuggetriebe

Die metrischen Anlaufscheiben MXB-JTW basieren auf hochfestem Messing (ZCuZn25Al6), wobei als Schmiermedium Festschmierstoff (Graphit oder Molybdändisulfid) in die Matrix eingebettet ist und herkömmliche Zinnbronze ersetzt. Dieses Produkt kann für eine zuverlässige und effiziente Lastverteilung sorgen und Reibung und Verschleiß verschiedener mechanischer Geräte wie Fahrzeuggetriebe und anderer Szenarien mit niedriger Geschwindigkeit und hoher Last reduzieren. Metrische Anlaufscheiben MXB-JTW sind in metrischen Größen für eine Vielzahl von Anwendungen erhältlich und einfach zu installieren. Ölnuten und Positionierungslöcher können auch entsprechend den tatsächlichen Bedürfnissen der Kunden bearbeitet werden.

Ein Angebot bekommen
PREV：MXB-JTWN Metrische Anlaufscheibe ohne SchraubenlöcherNEXT：MXB-JFBB Selbstschmierendes Lager mit hoher Temperaturbeständigkeit
  • Produkteinführung
  • Parameter
  • Materialbeschreibung
  • Kontaktiere uns
  • Produktmerkmale
    1 Kann unter ölfreien Bedingungen lange arbeiten.
    2 Besser geeignet für Arbeitsbedingungen bei niedriger Geschwindigkeit und hoher Belastung, mit guter Verschleißfestigkeit und extrem geringe Reibung.
    3 Geeignet für Situationen, in denen sich ein Ölfilm nur schwer bilden kann, z. B. bei Hin- und Herbewegungen, Rotationen usw intermittierende Bewegungen.
    4 Beständig gegen Korrosion und Oxidation.
    5 Wartungsfrei und lange Lebensdauer.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd. Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Warum ölfreie Lager wählen?
    Reduzieren Sie die Herstellungskosten

    Es ist keine Ölversorgungsvorrichtung, Öleinspritzöffnung oder Öl erforderlich Nutbearbeitung, wodurch Herstellungskosten erheblich eingespart werden können.

    Reduzieren Sie die Betriebskosten

    Es reduziert den Schmierölverbrauch erheblich, reduziert den Wartungsaufwand für die Ausrüstung und und vermeidet versteckte Gefahren, die durch eine unzureichende Ölversorgung verursacht werden, und reduziert so effektiv Betriebskosten.

    Verkürzen Sie die Entwurfszeit

    Das ölfreie Design vereinfacht die Produktstruktur und spart effektiv Entwicklungszeit. Wir sind professionell ODM-Lieferanten von JTW Metrische Anlaufscheibe für Fahrzeuggetriebe

    Förderlich für den Umweltschutz

    Es ist kein Altölrecycling erforderlich, was auch dem Umweltschutz zugute kommt.

    Anwendungsfelder
    Hohe Temperatur

    ·Stahl Fabrik

    ·Schmelzofen

    ·Trocknungsausrüstung

    ·Backofen

    ·Heizungsregler

    Wasserdicht

    ·Staudammtor

    ·Wasserpumpe

    ·Flüssigkeitsschalterstruktur

    ·Offshore-Strukturen

    ·Dock- und Schlammmaschinenausrüstung

    Chemieindustrie

    ·Chemiefabrik

    ·Galvanisierungsausrüstung

    ·Abwasseraufbereitungsausrüstung

    ·Färbemaschinen

    ·Öl- und Chemieraffinierungsausrüstung

    Energie

    ·Windkraft

    ·Neue Energie

    Schiff

    ·Deckkran

    ·Anker

    ·Lukendeckel

    ·Ruderarm

    ·Hebemaschinen und Heberingausrüstung

    Automobilherstellung

    ·Prägeform

    ·Schweißstruktur

    ·Lackier- und Trocknungslinie

    ·Metallförderband

    ·Werkzeugmaschinen

    Schwerindustrie

    ·Stahlrohrfabrikmaschinen

    ·Reifen- und Papierfabriken

    ·Kraftwerk

    ·Verbindungshebel für Formspritzmaschinen

    Bau, Bergbau, Verladung

    ·Mischer, Mühlen, Pulverisierer

    ·Baumaschine

    ·Bergbauausrüstung

    ·Pleuellager

    Brücken und Hebeschienen

    ·Brückenlager

    ·Träger, Brücken, Hängebrücken

    ·Reaktoren im Zusammenhang mit der Kernenergie

    ·Dampfgenerator

  • Einheit: mm

    Teile-Nr. AUSWEIS. φd Außendurchmesser φD T 0 Bolzen d2 FAse
    -0,1 d1 Menge Größe a B
    JTW-10 10.2 0.2 30 3 20 2 M3 3.5 1.5 0.3
    0.1
    JTW-12 12.2 „ 40 " 28 " " " 2 0.4
    JTW-1203N 12.2 " " " - - - - " "
    JTW-1303 13.2 " " " 28 2 M3 3.5 " "
    JTW-1403 14.2 " " " " " " " " "
    JTW-1503 15.2 " 50 " 35 " "
    JTW-1603 16.2 " " " " " "
    JTW-1603N 16.2 " " " - - - - " "
    JTW-1803 18.2 " " " 35 2 M3 3.5 " "
    JTW-2005 20.2 " " 5 " M5 6 2.5 "
    JTW-2505 25.2 " 55 " 40 " " " " "
    JTW-3005 30.2 " 60 " 45 " " " " "
    JTW-3505 35.2 " 70 " 50 " " " " "
    JTW-4007 40.2 " 80 7 60 " M6 7 3 0.5
    JTW-4507 45.2 0.3 90 " 70 " " " " "
    0.1
    JTW-5008 50.3 " 100 8 75 4 " " 4 0.6
    JTW-5508 55.3 " 110 " 85 " " " " "
    JTW-6008 60.3 " 120 " 90 " M8 9 5 0.8
    JTW-6508 65.3 " 125 " 95 " " " " "
    JTW-7010 70.3 " 130 10 100 " " " " "
    JTW-7510 75.3 " 140 " 110 " " " " "
    JTW-8010 80.3 " 150 " 120 " " " " "
    JTW-9010 90.5 " 170 " 140 " M10 11 " "
    JTW-10010 100.5 " 190 " 160 " " " " "
    JTW-12010 120.5 " 200 " 175 " " " 4 "
  • Materialzusammensetzung und Eigenschaften
    Material CuZn25Al5Mn3Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 CuZn25Al5Mn4Fe3
    Dichte 8.0 8.9 7.8 8.9 8.0
    Härte HB >210 >70 >150 >95 >250
    Zugfestigkeit N/mm² >750 >200 >600 >260 >800
    Streckgrenze N/mm² >450 >90 >260 >150 >450
    Verlängerung% >12 >15 >10 >৪ >800
    Koeffizient der linearen Ausdehnung 10 -5 /℃ 1.9 1.8 1.6 1.8 1.9
    Grenztemperatur ℃ -40~ 300 -40~ 400 -40~ 400 -40~ 400 -40~ 150
    Max. Belastung N/mm² 100 60 50 70 120
    Max. Geschwindigkeit (trocken) m/min 15 10 20 10 15
    Max.PV N/mm²*m/min 200 60 60 80 200
    Kompression der bleibenden Verformung 300 N/mm² <0,01 <0,05 <0,04 <0,05 <0,05
    *Es besteht eine große Nachfrage nach Sondermaterialien.

    Basismaterialaustausch
    Materialcodes China-Marken
    GB1176-87     		International
    ISO 1338     		Deutschland
    LÄRM     		Japan
    JIS     		Amerika
    ASTM(UNS)     		England
    BS     		Italien
    JM     		Anwendbare Bedingungen
    JDB-Bronzeguss ZCuZn25AI5
    Fe3Mn3     		GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 Hohe Last, niedrige Geschwindigkeit. Wird häufig verwendet
    JDB-1Bronze ZCuSn5
    Pb5Zn5     		GCuPb5
    Sn5Zn5     		DIN1705
    G-CuSn5ZnPb     		H5111
    BC6     		B30-92
    C83600     		LG2 JM7-15 Mittlere Last, niedrige Geschwindigkeit. Wird häufig verwendet
    JDB-2Bronze ZCuAI9Fe4 Ni4Mn2 GCuAI10
    FeNiS     		DIN17656
    G-CuAI10Ni     		H5114
    AIBC3     		B30-92
    C95500     		AB2 JM3-15 Mittlere Last, mittlere Geschwindigkeit, häufig verwendet
    JDB-3Bronze ZCuSn12 G-CuSn12 CAC503B B30-92
    C90800     		PB2 JM1-15 Mittlere Last, niedrige Geschwindigkeit, häufig verwendet
    JDB-5 ZCuZn25AI6 Fe3Mn3 GCuZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 Über hohe Last, niedrige Geschwindigkeit, hohe Last verwendet

    Festschmierstoff
    Schmiermittel Merkmale Typische Anwendung
    SL1
    Graphitzusatz     		Hervorragende Beständigkeit gegen Chemikalien
    Angriffe und geringe Reibung, Temperaturgrenze 400℃     		Anzug für allgemeine Maschinen und
    unter Atmosphäre
    SL4
    PTFE-Zusatz     		Geringste Reibung und gute Wasserschmierung, Temperaturbegrenzung 300℃ Schiff, Wasserturbine, Gasturbine usw.
    SUBMIT

Verwandte Produkte

Über uns

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. früher bekannt als Jiashan Mingxu Precision Machinery Factory, wurde 2011 gegründet. Das Unternehmen befindet sich im Hinterland der integrierten Entwicklungsdemonstrationszone des Jangtse-Deltas und bietet eine gute Lage und gute Verkehrsanbindung. Mit mehr als zehn Jahren Erfahrung in Fertigung und Forschung und Entwicklung ist das Unternehmen intensiv an der Entwicklung und Produktion von Festkörperschmierlagern, Skateboards, Gleitschienen und Gleitstücken beteiligt. ODM-Lieferanten und Unternehmen von JFB-Schulterbuchsenflansch-Graphit-eingelegten selbstschmierenden Lagern in China. Die Produktherstellung verwendet moderne Automatisierungsgeräte, setzt den ISO2000-Qualitätsmanagementsystemstandard strikt um und die Hauptprozesse werden von hochpräzisen CNC-Maschinen verarbeitet. Die Hauptprodukte des Unternehmens umfassen eine Reihe von Produkten wie JDB-Massiveinlage-Selbstschmierlager, Stahl-Kupfer-Sinterlager, SF-1-Selbstschmierlager, SF-2-Grenzselbstschmierlager und FB090-Kupferlager. Weit verbreitet in der Automobilindustrie, Baumaschinen, metallurgischen Geräten, Bergbaumaschinen, Spritzguss, Formenbau, Textilindustrie, Druck und vielen anderen Maschinenbaubereichen; Bisher sind die Produkte des Unternehmens in ganz China verbreitet und in viele andere Länder exportiert worden und erfreuen sich großer Anerkennung und Beliebtheit bei in- und ausländischen Kunden. Mingxu Machinery hält sich an den Servicegrundsatz „qualitätsorientierter, qualitativ hochwertiger Service“ und ist bestrebt, seinen Kunden professionelle Produkte und Dienstleistungen anzubieten. Lieferung Großhandel MXB-JFB Schulterbuchsenflansch Graphit eingelegtes selbstschmierendes Lager. Das Unternehmen wird weiterhin Talente einbringen, den Managementmechanismus, die Integrität, die Entwicklung und die Innovation verbessern und sich um den Aufbau einer Weltklasse-Marke bemühen.

Zhejiang Mingxu Machinery Manufacturing Co., Ltd.

Ehrenurkunde

Nachricht

Produktkenntnisse

In welchen Arten von Fahrzeuggetrieben wird die metrische Anlaufscheibe von JTW häufig verwendet?

Auch die jeweilige Anwendung der metrischen JTW-Anlaufscheibe in Autogetrieben kann unterschiedlich sein, sie wird jedoch typischerweise in zahlreichen Arten von Getrieben eingesetzt, um bestimmte technische Herausforderungen zu bewältigen. Hier finden Sie eine ausführliche Untersuchung der Formen von Autogetrieben, bei denen die metrische Anlaufscheibe von JTW häufig verwendet wird:
Automatikgetriebe: Bei computergesteuerten Getrieben ist die JTW Metrische Anlaufscheibe für Fahrzeuggetriebe kann in Additiven wie Planetengetriebestrukturen, Drehmomentwandlern oder anderen kritischen Elementen eingesetzt werden. Seine präzisen Abmessungen und Fähigkeiten bei der Ladungsverteilung tragen zum sauberen Betrieb von Zahnrädern und anderen Übertragungselementen bei und verbessern die Gesamteffizienz des Getriebes.
Schaltgetriebe: Schaltgetriebe basieren auf einer komplizierten Verbindung von Zahnrädern und Wellen, in denen die JTW-Anlaufscheibe Anwendung finden kann. Seine Maßhaltigkeit trägt dazu bei, die richtigen Abstände zwischen den Komponenten aufrechtzuerhalten und sorgt so für ein nahtloses Ein- und Ausrücken der Gänge beim Schalten. Dies trägt zur Zuverlässigkeit und Robustheit des Führungsgetriebes bei.
Doppelkupplungsgetriebe (DCT): In Doppelkupplungsgetrieben, die Aspekte sowohl computergesteuerter als auch manueller Getriebe kombinieren, kann die metrische JTW-Anlaufscheibe in verschiedenen Komponenten verwendet werden, darunter der Dual-Seize-Baugruppe, Lagern oder Wellen. Seine Präzision und Lastverteilungsfähigkeiten tragen zur Optimierung der Gesamtleistung des Schaltmechanismus bei.
Kontinuierliche Getriebe (CVT): CVTs verwenden einen anderen Mechanismus zum Wechseln der Gänge, häufig über Riemenscheiben und einen Riemen oder eine Kette. Die JTW-Anlaufscheibe kann in Komponenten wie Riemenscheibensysteme integriert werden, um die richtige Ausrichtung und Ladungsverteilung sicherzustellen. Seine präzisen Abmessungen tragen zum umweltfreundlichen Betrieb des CVT bei und sorgen für einfache Übergänge zwischen den Werkzeugverhältnissen.
Automatisierte Schaltgetriebe (AMT): AMTs kombinieren den Komfort computergesteuerter Getriebe mit der Steuerung manueller Getriebe. In diesem Zusammenhang kann die metrische JTW-Anlaufscheibe in Komponenten im Zusammenhang mit dem automatischen Bewegungsmechanismus eingesetzt werden. Seine Maßhaltigkeit ist wichtig für die Aufrechterhaltung der Zuverlässigkeit und Präzision, die in AMT-Systemen erforderlich sind.
Hybridgetriebe: Hybridmotoren verfügen häufig über Getriebe, die sowohl Verbrennungsmotoren als auch Elektromotoren kombinieren. Die JTW-Anlaufscheibe soll Software in Additiven finden, die mechanische Komponenten mit elektrischen Komponenten verbinden und so zum umweltfreundlichen und zuverlässigen Betrieb der Hybridgetriebemaschine beitragen.
Getriebe für Elektrofahrzeuge: In Elektrofahrzeugen (EVs), die Ein-Gang-Getriebe oder Direktantriebssysteme verwenden, kann die metrische Anlaufscheibe von JTW in Komponenten wie Untersetzungsgetrieben oder anderen kritischen Teilen eingesetzt werden. Seine Maßgenauigkeit ist entscheidend für die Optimierung der Leistung der Stromübertragung innerhalb des EV-Getriebes.
Schwerlastgetriebe: In Schwerlastfahrzeugen sowie Lastkraftwagen und Bussen, die über robuste und drehmomentstarke Getriebe verfügen, werden JTW-Anlaufscheiben an Bauteilen eingesetzt, die großen Massen und Druckbedingungen ausgesetzt sind. Ihre Fähigkeit, Massen gleichmäßig zu verteilen, trägt dazu bei zur Robustheit und Haltbarkeit von Hochleistungsübertragungssystemen.
Zusammenfassend lässt sich sagen, dass die metrische Anlaufscheibe von JTW flexibel ist und Pakete für eine Reihe von Fahrzeuggetrieben aufweist, was zur Zuverlässigkeit, Effizienz und Robustheit dieser Strukturen beiträgt. Seine einzigartigen Abmessungen und Ladungsverteilungsfähigkeiten machen es zu einem wertvollen Aspekt bei der Gewährleistung der ordnungsgemäßen Funktion zahlreicher Getriebetypen in der Automobilindustrie.
